탱크타입

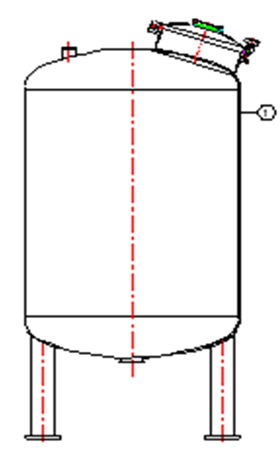

Single (1-Layer) Tank
TANK 내부에 제품, 원료 저장
- Tank ① Shell 구조로만 형성
- 온도 조절이 필요없는 기본형태의 구조
- 냉각, 가열이 필요 없는구조
- 재질 선택
STS304/STS316L - 표면처리 방법 선택
버핑, 산처리, 전해연마

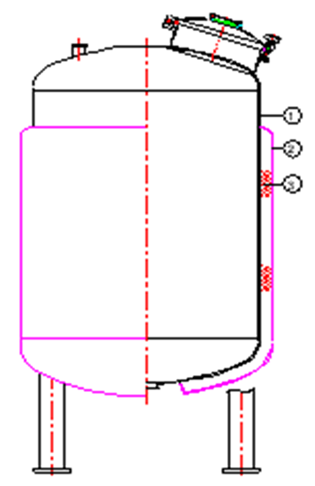

Double (2-Layer) Tank
TANK 내부에 상온의 제품, 원료 저장으로 온도 유지
- ①Tank Shell + ②Insulation Cover + ③보온재 구조로 형성
- 온도 조절이 필요없는 기본형태의 구조
- 냉각, 가열이 필요 없는구조
- 재질 선택 STS304/STS316L
- 표면처리 방법 선택
버핑, 산처리, 전해연마 - 보온재 선택
그라스울, 미네랄울, 세라크울,우레탄폼

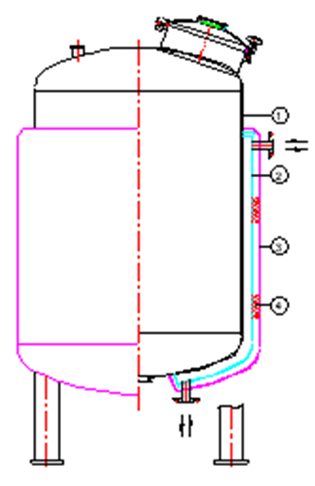

Triple (3-Layer) Tank
TANK 내부의 제품, 원료 저장으로 온도 조절 가능
- ①Tank Shell + ②Jacket + ③Insulation Cover + ④보온재 구조로 형성
- 온도 조절이 가능한 구조
- 냉각, 가열이 필요한 구조
- 재질 선택
STS304/STS316L - 표면처리 방법 선택
버핑, 산처리, 전해연마 - 보온재 선택
그라스울, 미네랄울, 세라크울,우레탄폼

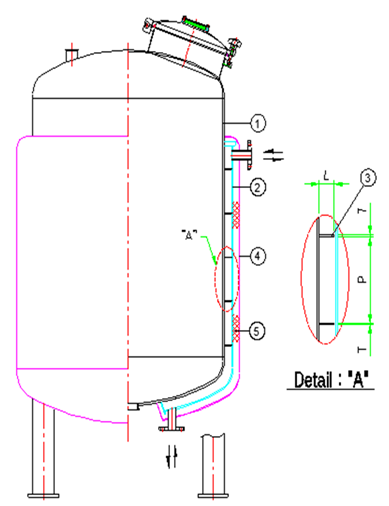

Spiral (3-Layer) Tank
ANK 내부의 제품, 원료 저장으로 온도 조절 가능나선형 Spiral이 난류를 유발하여 열전단 계수를 증대 할 수 있는 구조
- ①Tank Shell + ②Jacket + ③Spiral ④Insulation Cover + ⑤보온재 구조로 형성
- 온도 조절이 가능한 구조
- 냉각, 가열이 필요한 구조
- 재질 선택
STS304/STS316L - 표면처리 방법 선택
버핑, 산처리, 전해연마 - 보온재 선택
그라스울, 미네랄울, 세라크울,우레탄폼

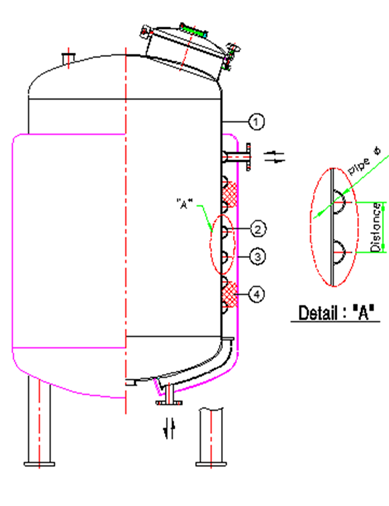

Half Coil (3-Layer) Tank
ANK 내부의 제품, 원료 저장으로 온도 조절 가능 Shell 외부에 Coil 이 나선형으로 감겨 있어 강도 구조 개선에 향상되는 구조
- ①Tank Shell + ②half Coil & Jacket + ③Insulation Cover + ④보온재 구조로 형성
- 온도 조절이 가능한 구조
- 냉각, 가열이 필요한 구조
- 재질 선택
STS304/STS316L - 표면처리 방법 선택
버핑, 산처리, 전해연마 - 보온재 선택
그라스울, 미네랄울, 세라크울,우레탄폼

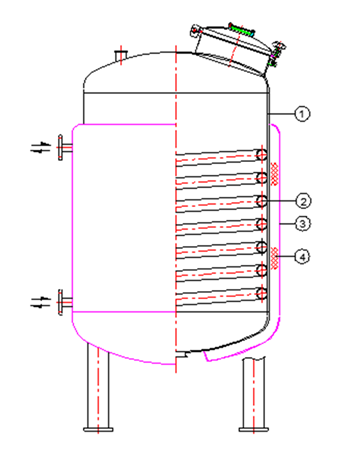

Internal Coil (2-Layer) Tank
TANK 내부의 제품, 원료 저장으로 온도 조절 가능 Shell 내부에 Coil 이 나선형으로 감겨 있어 열, 냉각 효율이 향상 되는 구조
- ①Tank Shell + ②Internal Coil + ③Insulation Cover + ④보온재 구조로 형성
- 온도 조절이 가능한 구조
- 냉각, 가열이 필요한 구조
- 재질 선택
STS304/STS316L - 표면처리 방법 선택
버핑, 산처리, 전해연마 - 보온재 선택
그라스울, 미네랄울, 세라크울,우레탄폼

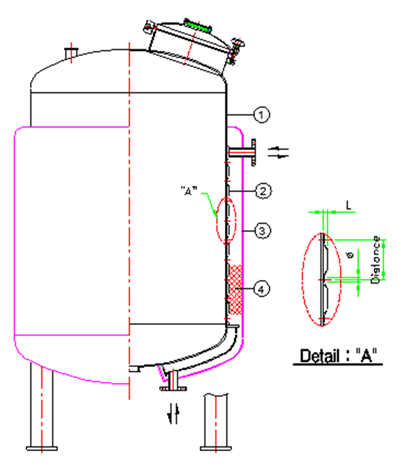

Dimple Jacket (3-Layer) Tank
TANK 내부의 제품, 원료 저장으로 온도 조절 가능 Dimple로 Jacket을 형성하여 얇은 뚜께로 강도 유지낮은 유속으로도 난류를 일으킬수 있음
- ①Tank Shell + ②Dimple & Jacket + ③Insulation Cover + ④보온재 구조로 형성
- 온도 조절이 가능한 구조
- 냉각, 가열이 필요한 구조
- 재질 선택
STS304/STS316L - 표면처리 방법 선택
버핑, 산처리, 전해연마 - 보온재 선택
그라스울, 미네랄울, 세라크울,우레탄폼
