박막강하농축기

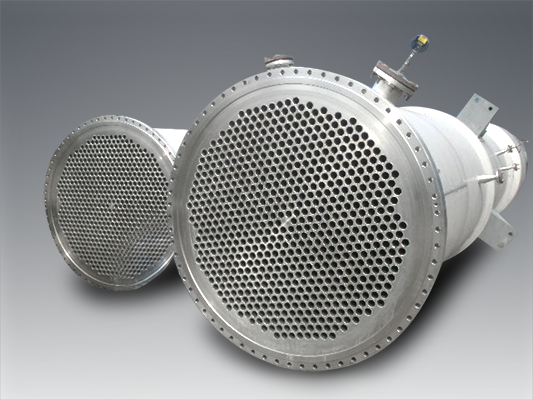

전열관(튜브)을 직관형으로  양끝을 고정관판에 용접하는 형식.

증발기의 일종으로 농축액을 가열관의 상부에서 얇은막 상태로 흘러내리게 하여 증발시킨다.

전열속도가 크고 체류 시간이 짧기 때문에 열에 민감한 용액의 증발 농축에 적합하다.

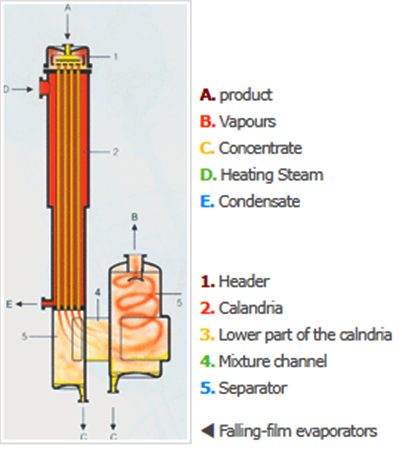

박막강하농축기 박막강하형 농축기는 제품이 분배기를 통하여 가열관 내부를 상부에 하부로 일정한 박막이 만들어져 하강하면서 증발되고, 가열관 외부에서는 가열증기가 응축이 된다.
이 농축기의 핵심기술은 가열관 내부의 제품 두께를 일정하게 유지하는 것이 매우 중요하다.

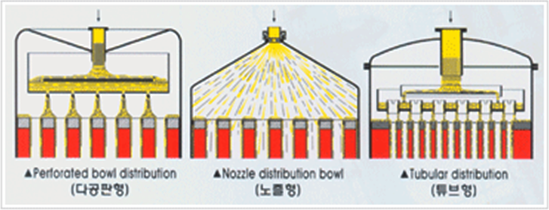

따라서 제품의 물성에 맞추어 적절한 분배기를 적용해야 하며, 분배기의 종류는 다공판형, 노즐형, 튜브형이 있고, 이중에 다공판형이 많이 채택되고 있다.
농축기의 구조는 크게 보면 열교환이 이루어지는 가열관과 증발된 기체를 분리하는 분리기로 이루어져 있다.
본 농축기는 제품의 두께가 얇아 열효율이 높고 체류시간이 짧아 제품의 열변성이 없어 현재 가장 널리 사용되는 설비이다.

박막강하농축기
적용분야
  • 식품 산업 - 주스, 육류 추출물, 커피 및 차 추출물, 펙틴, 우유, 유청, MSG
  • 화학 산업 - 글리콜, 글리세린, 염화마그네슘, 요소, 페놀, 비스페놀
  • 유기물 - 침지수, 전혈, 혈장, 포도당, 유지

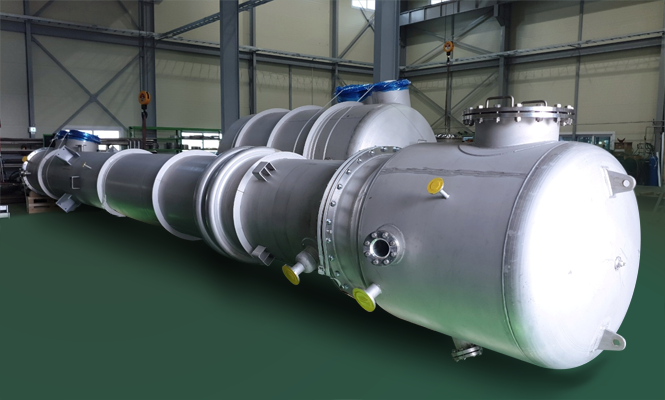

제작사진
박막강하농축기
박막강하농축기
고객 규격요청에 따른 형태와 용량으로 제작
압력용기 기준제작
  • 한국에너지공단(KEA) 산업통상자원부 고시 제2024-184호
  • 산업안전보건공단(KOSHA)  KS B6750
  • 산업안전보건공단(KOSHA)  자율안전인증
  • 압력용기 및 열교환기 강도계산 및 검증

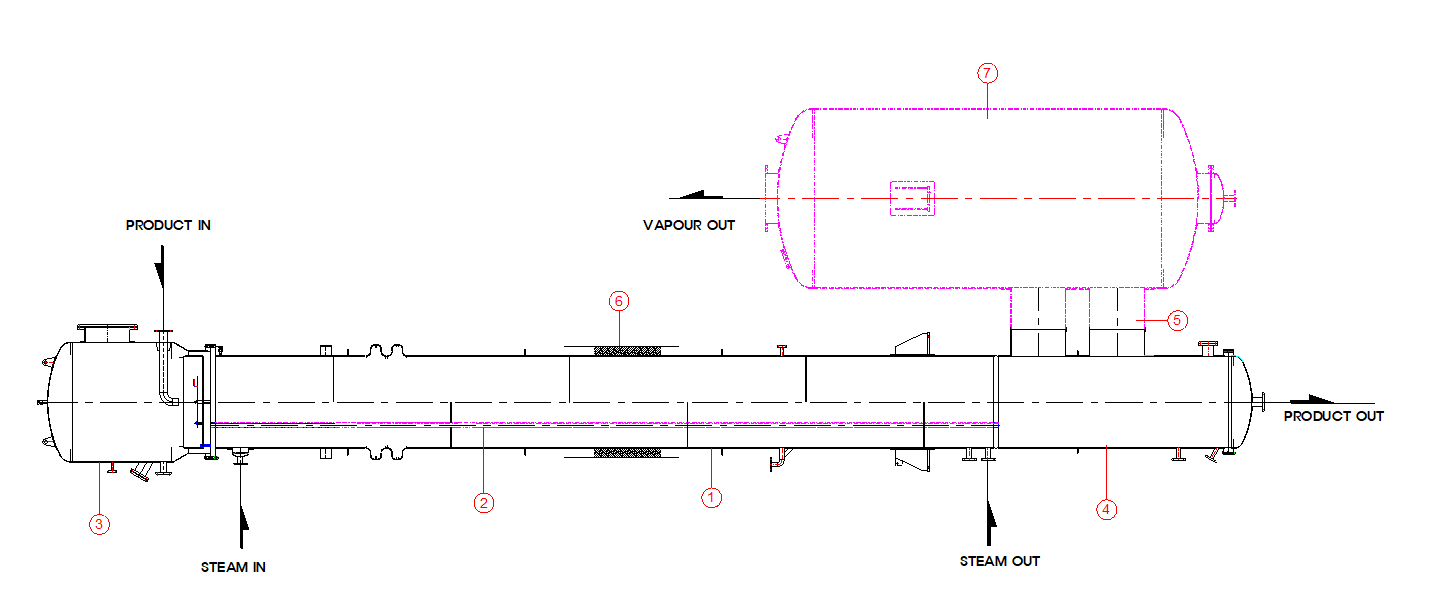

구성도
구성도
①동체(SHELL,BODY)
-스테인레스 재질선택(SA240-304/SA240-316L)
②TUBE(가열관)
-스테인레스 재질선택(A249-TP304FEW/TP316L316L)
-SEAMLESS TUBE
③HEADER
스테인레스 재질선택(A240-304/A240-316L)
④분리기(SEPARATOR)
-스테인레스 재질선택(A240-304/A240-316L)
⑤혼합통로(MIXTURE CHANNEL)
-스테인레스 재질선택(A240-304/A240-316L)
⑥보온(INSULATION)
-그라스울/미네럴울/ - 미네럴울

교반농축기

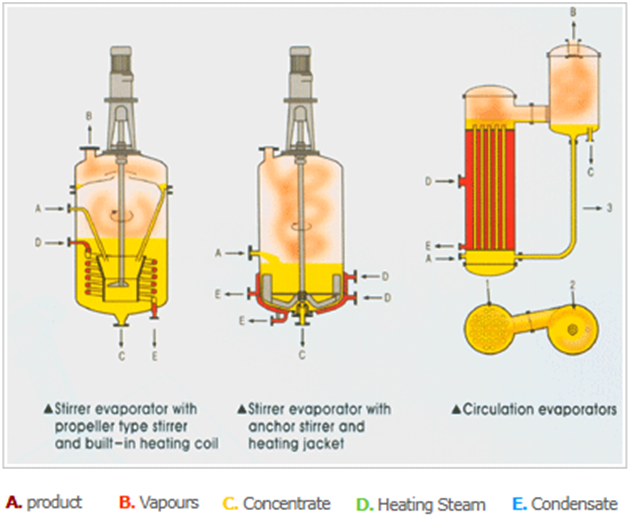

교반형 농축기는 배치(Batch)형식으로 구조가 간단하고 운전이 쉬워 제품이 고점도 이거나 고농축시 많이 사용하며 특히, 소량다품종의 생산에 유리하다.
현재에는 강제박막농축기를 사용하여 단속운전을 연속공정으로 바뀌는 추세이다.

교반농축기
고객 규격요청에 따른 형태와 용량으로 제작
압력용기 기준제작
  • 한국에너지공단(KEA) 산업통상자원부 고시 제2024-184호
  • 산업안전보건공단(KOSHA)  KS B6750
  • 산업안전보건공단(KOSHA)  자율안전인증
  • 압력용기 및 열교환기 강도계산 및 검증

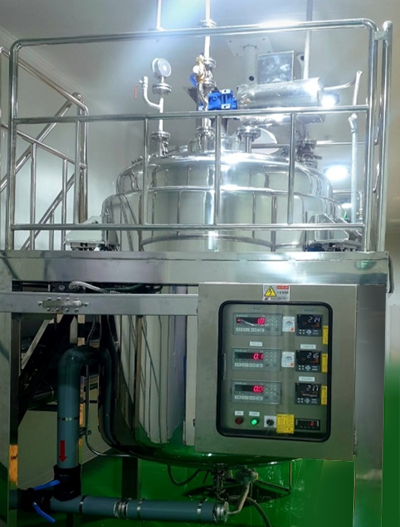

제작설치사진
교반농축기

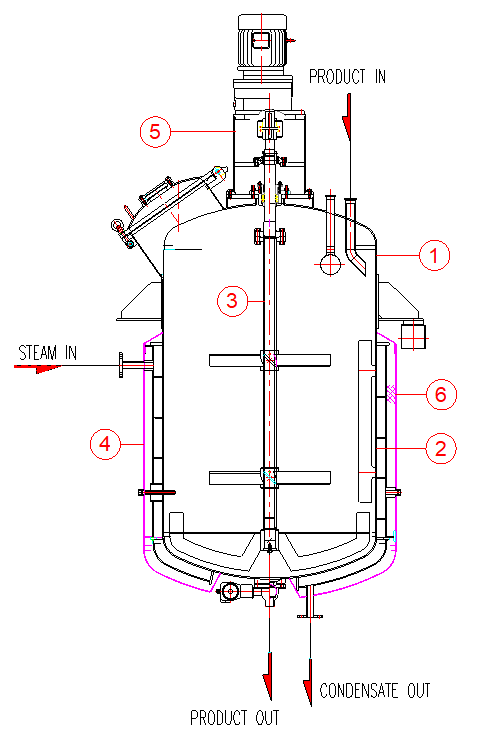

구성도
①동체(SHELL,BODY)
-스테인레스 재질선택(SA240-304/SA240-316L)
②자켓(JACKET)
-스테인레스 재질선택(SA240-304/SB420)
③SHAFT&IMPELLER
-스테인레스 재질선택(A240-304/A240-316L)\
④보온(INSULATION)
-그라스울
-미네럴울
- 세라믹(세라클)울
⑤AGITATOR(감속기)
