상부Type 교반기 (Agitator)

교반기의 목적에 따라 회전 날개 교반기(프로펠러형 날개, 터빈형 날개, 평날개등),순환 펌프 이송식, 등 회전날개 교반기를 말한다

교반기는 교반 날개의 원형동, 각형 탱크 속에 위치되어 축이 회전하고 있으며 보통 1개 이상의 날개가 같은 회전축의 상,하에 부착되어 있다

날개의 주위에 유체의 연속성 회전을 방지하기 위해 브레이크 형식의 Baffle를 부착 하기도 한다

교반기
형식
  • single Tank, 2-Way Tank, 3-Way Tank, 내압방폭형 등
용도
  • 제약/바이오/화장품/식품/화학
용량
  • 25ℓ ∼ 30,000ℓ
    STS304/STS316/STS316L/SS400등 다양한 재질과  다양한 규격으로 고정형 및 이송용 대차 맞춤 제작
고객 규격요청에 따른 형태와 용량으로 제작
압력용기 기준제작
  • 한국에너지공단(KEA) 산업통상자원부 고시 제2024-184호
  • 산업안전보건공단(KOSHA)  KS B6750
  • 산업안전보건공단(KOSHA)  자율안전인증
  • 압력용기 및 열교환기 강도계산 및 검증

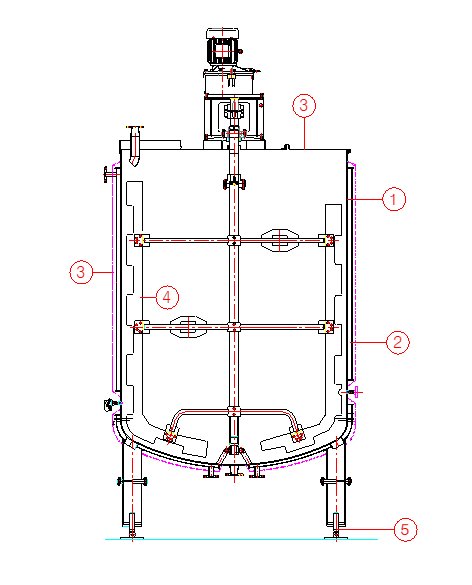

Anchor&Paddle Type Impeller

상부에 구동용 Motor & 감속기가 부착되어 축&임펠러를 저속으로 제품을 저어주어 혼합합니다

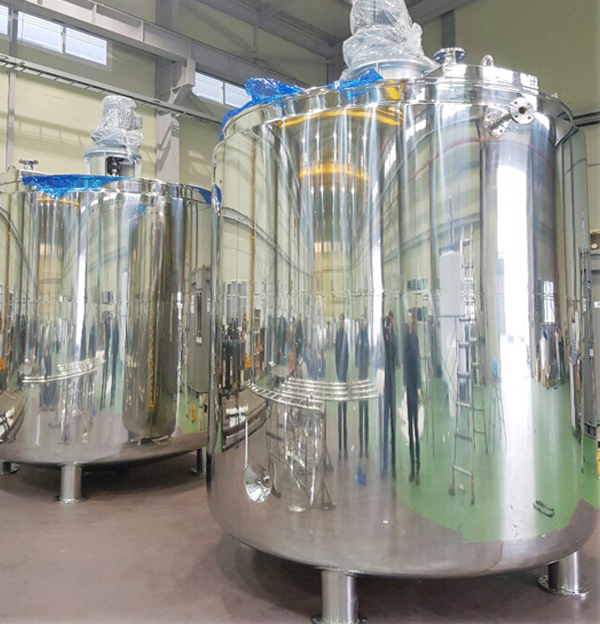

교반기
교반기
①동체(Body)
-스테인레스 재질선택(SA240-304/SA240-316L)
②자켓(JACKET)
-재질선택(SA240-304/SB420)
-자켓의형상(통스파이얼자켓/하프코일자켓/딤플자켓
③뚜껑/커버
-비압력식일 경우 오픈형으로 제작
-압력식일 경우 접시형경판 및 맨홀설치
④임펠러의 형식
-Anchor Type/Paddle Type/

Disper Type Impeller

상부에 구동용 AC Motor가 Disper Impeller가 고속으로 회전하며 파우더분산 또는 내용물 혼합등에 효과적이다.

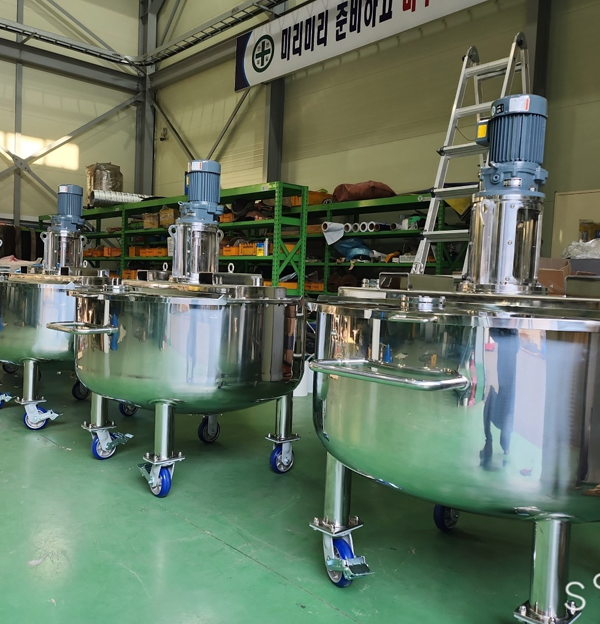

교반기
교반기
①동체(Body)
-스테인레스 재질선택(SA240-304/SA240-316L)
②자켓(JACKET)
-재질선택(SA240-304/SB420)
-자켓의형상(통스파이얼자켓/하프코일자켓/딤플자켓)
③임펠러의 형식
-Disper Type/Propeller Type
선택가능옵션
온도계 압력계 레벨게이지 교반기 내,외부사다리 로드셀 방폭유무 CIP SPRAY BALL MANHOLE M/C SEAL
보온재
글라스울 미네럴울 세라크울 우레탄폼
