U자관식 열교환기

전열관(튜브)을 U자형으로 벤딩하여 전열관의 양끝을 고정 및 분해식 관판에 고정하는 형식.

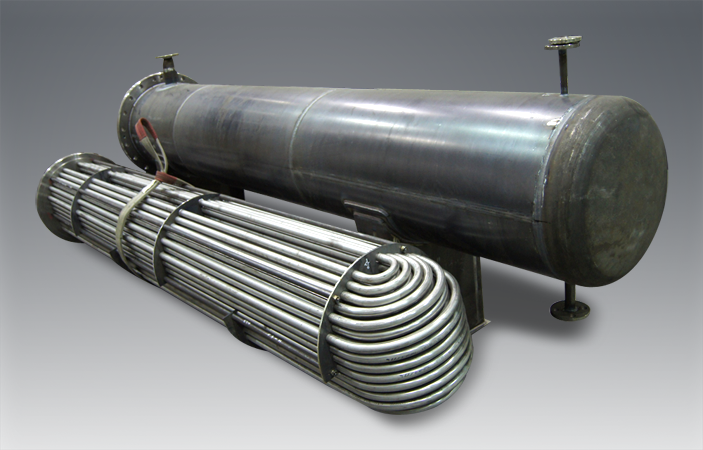

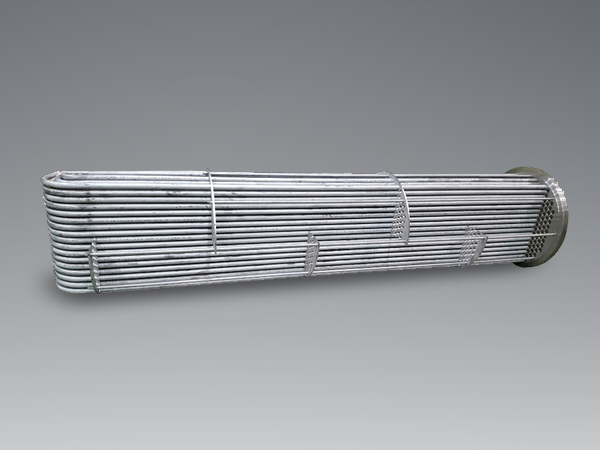

제작사례 사진
열교환기
열교환기
고객 규격요청에 따른 형태와 용량으로 제작
전열관을 분해 조립식으로  분해 후 세정이 가능
동일동체 지름대비 전열면적을 최대로 늘리수 있는 장점
압력용기 기준제작
  • 한국에너지공단(KEA) 산업통상자원부 고시 제2024-184호
  • 산업안전보건공단(KOSHA)  KS B6750
  • 산업안전보건공단(KOSHA)  자율안전인증
  • 압력용기 및 열교환기 강도계산 및 검증
구성도
구성도
①BODY
-스테인레스 재질선택(SA240-304/SA240-316L)
-압력용기 재질 선택(SB410)
②CHANNEL
-스테인레스 재질선택(SA240-304/SA240-316L)
③TUBE(전열관)
-스테인레스 재질선택(A312-TP304/316L)
-SEAMLESS TUBE
④INSULATION
-그라스울/미네럴울/세라믹(세라클울
⑤지지대(SADDLE SUPPORT)

SHELL&TUBE 직관열교환기

전열관(튜브)을 직관으로 양끝을 고정관판에 용접하는 형식.

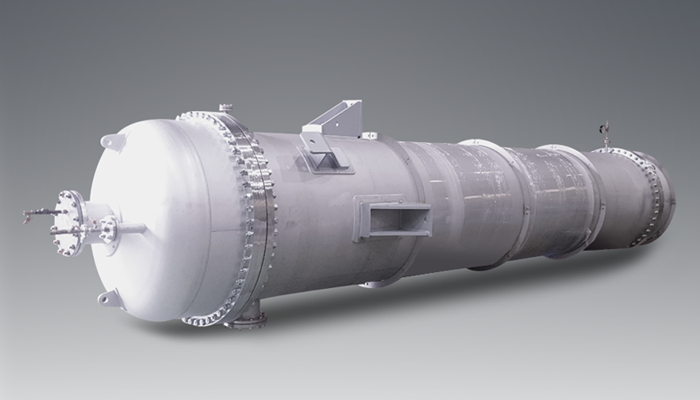

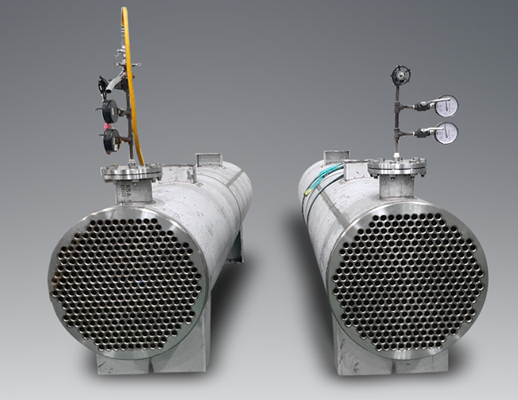

제작사례 사진
열교환기
열교환기
고객 규격요청에 따른 형태와 용량으로 제작
압력용기 기준제작
  • 한국에너지공단(KEA) 산업통상자원부 고시 제2024-184호
  • 산업안전보건공단(KOSHA)  KS B6750
  • 산업안전보건공단(KOSHA)  자율안전인증
  • 압력용기 및 열교환기 강도계산 및 검증
구성도
구성도
①BODY
-스테인레스 재질선택(SA240-304/SA240-316L
-압력용기 재질 선택(SB410
②TOP CHANNEL
-스테인레스 재질선택(A213-TP304/316L)
③BOTTOM CHANNEL
-스테인레스 재질선택(SA240-304/SA240-316L)
④관판(TUBE SHEET)
-스테인레스 재질선택(A213-TP304/316L)
⑤TUBE(전열관)
-스테인레스 재질선택(SA240-304/SA240-316L)
-SEAMLESS TUBE
⑥배플판(BAFFLE PLATE)
-스테인레스 재질선택(SA240-304/SA240-316L)
⑦지지대(SADDLE SUPPORT)
-스테인레스 재질선택(A213-TP304)
-CARBON 재질선택(SS275)
⑧보온재 및 커버(INSULATION
-그라스울/미네럴울/STS304/칼라함석
